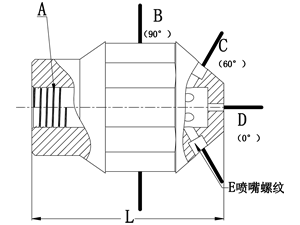

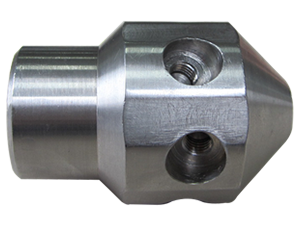

复合型管路疏通喷嘴
| 产品编号 | 6-2141 | 6-2142 | 6-2143 | 6-2144 | 6-2145 | |
|---|---|---|---|---|---|---|
| 压力(bar) | 1400 | 1400 | 1400 | 1400 | 1400 | |
| 尺寸 | A | 1/2NPT | 3/4NPT | 1NPT | 1/2NPT | 3/4NPT |
| B | 90°-X-XX | 90°-X-XX | 90°-X-XX | 90°-X-XX | 90°-X-XX | |
| C | 60°-X-XX | 60°-X-XX | 60°-X-XX | 60°-X-XX | 60°-X-XX | |
| D | 0°-XX | 0°-XX | 0°-XX | 0°-XX | 0°-XX | |
| E | 1/4NPT | 1/4NPT | 1/4NPT | 1/8NPT | 1/8NPT | |
| L(mm) | 70.0 | 90.0 | 100.0 | 70.0 | 90.0 | |
备注： 开孔45°、60°、90°为常规角度，客户可按要求注明其它角度。
举例说明：X°（角度）— X（开孔数量）—XX（孔径)(英寸）
如B=90°—4—03、C=60°—3—04

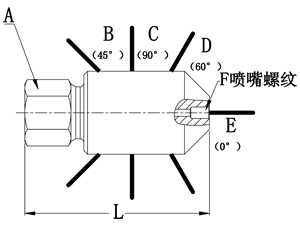

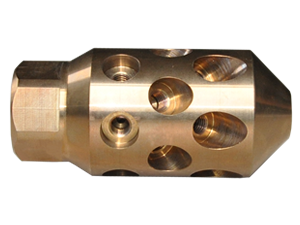

复合型超高压管路喷嘴
| 产品编号 | 6-2146 | 6-2147 | 6-2148 | 6-2149 | 6-2150 | |
|---|---|---|---|---|---|---|
| 压力(bar) | 2800 | 2800 | 2800 | 2800 | 2800 | |
| 尺寸 | A | 9/16UNF LH | 9/16UNF LH | 9/16UNF LH | M14x1.5 LH | M20x1.5 |
| B | 45°-X-XX | 45°-X-XX | 45°-X-XX | 45°-X-XX | 45°-X-XX | |
| C | 90°-X-XX | 90°-X-XX | 90°-X-XX | 90°-X-XX | 90°-X-XX | |
| D | 60°-X-XX | 60°-X-XX | 60°-X-XX | 60°-X-XX | 60°-X-XX | |
| E | 0°-XX | 0°-XX | 0°-XX | 0°-XX | 0°-XX | |
| F | 3/8UNF | 1/4UNF | M4 | 3/8UNF | 3/8UNF | |
| L(mm) | 90.0 | 70.0 | 70.0 | 70.0 | 100.0 | |
