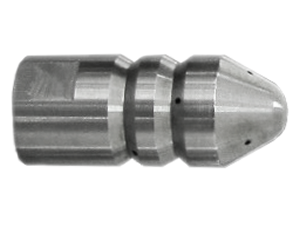

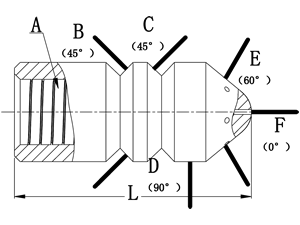

通用型双槽疏通喷嘴
| 产品编号 | 6-2121 | 6-2122 | 6-2123 | 6-2124 | 6-2125 | |
|---|---|---|---|---|---|---|
| 压力(bar) | 1400 | 1400 | 1400 | 1400 | 1400 | |
| 尺寸 | A | 1/4NPT | 3/8NPT | 1/2NPT | 3/4NPT | 1NPT |
| B | 45°-X-XX | 45°-X-XX | 45°-X-XX | 45°-X-XX | 45°-X-XX | |
| C | 45°-X-XX | 45°-X-XX | 45°-X-XX | 45°-X-XX | 45°-X-XX | |
| D | 90°-X-XX | 90°-X-XX | 90°-X-XX | 90°-X-XX | 90°-X-XX | |
| E | 60°-X-XX | 60°-X-XX | 60°-X-XX | 60°-X-XX | 60°-X-XX | |
| F | 0°-XX | 0°-XX | 0°-XX | 0°-XX | 0°-XX | |
| L(mm) | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 | |
备注：开孔45°、60°、90°为常规角度，客户可按要求注明其它角度。
举例说明：X°（角度）— X（开孔数量）—XX（孔径)(英寸）
B=45°(角度)—4(数量)—031(孔径)

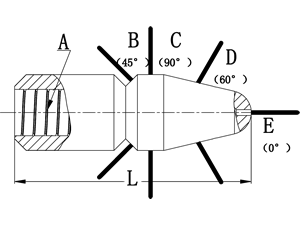

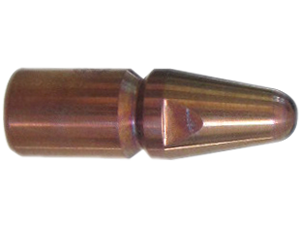

超高压管路喷嘴（内丝连接流线型）
| 产品编号 | 6-2126 | 6-2127 | 6-2128 | 6-2129 | 6-2130 | |
|---|---|---|---|---|---|---|
| 压力(bar) | 2800 | 2800 | 2800 | 2800 | 2800 | |
| 尺寸 | A | 9/16UNF LH | 3/8UNF LH | 1/4UNF LH | M8x1 | M7x1 |
| B | 45°-X-XX | 45°-X-XX | 45°-X-XX | 45°-X-XX | 45°-X-XX | |
| C | 90°-X-XX | 90°-X-XX | 90°-X-XX | 90°-X-XX | 90°-X-XX | |
| D | 60°-X-XX | 60°-X-XX | 60°-X-XX | 60°-X-XX | 60°-X-XX | |
| E | 0°-XX | 0°-XX | 0°-XX | 0°-XX | 0°-XX | |
| L(mm) | 54.0 | 40.0 | 28.0 | 28.0 | 28.0 | |
